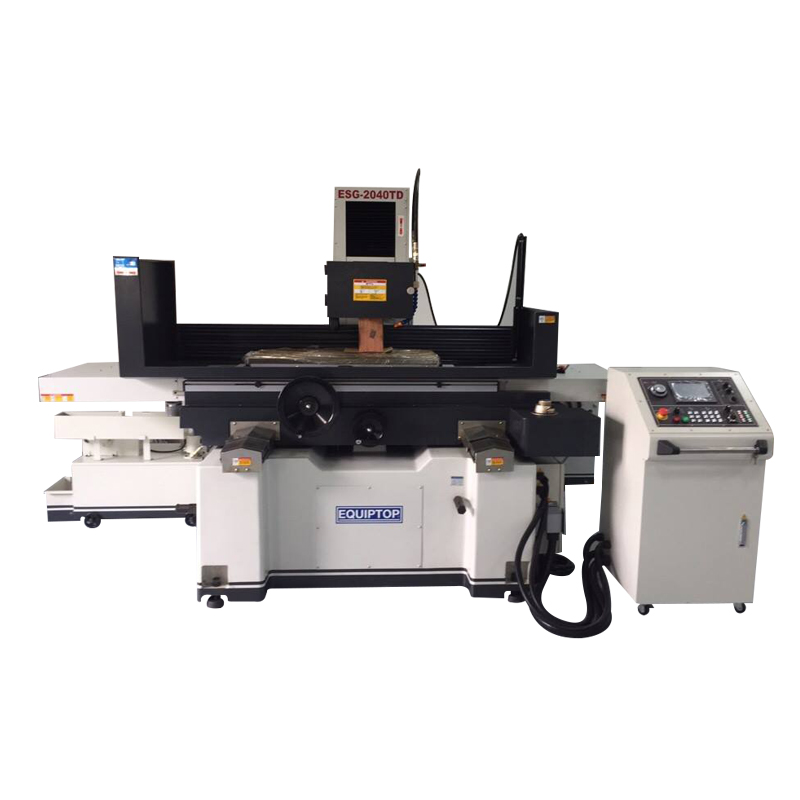

Máy mài phẳng Equiptop ESG-2040TD

Name: Máy mài phẳng Equiptop ESG-2040TD
Brand: Equiptop
SKU: 2083856434687
Price: 1112700000 VND
Availability: InStock

Thương hiệu: Equiptop SKU: EQ-ESG-2040TD

Giá liên hệ

Liên hệ 1800-6118 để nhận báo giá

Máy mài phẳng tự động 3 trục;
Đánh bóng bề mặt các loại đá, kim loại…
Rút ngắn thời gian sản xuất, gia công;
Loại bỏ các chất thừa bám trên bề mặt vật liệu.

Số lượng:

Địa chỉ giao hàng

Đổi ,

Giao hàng tiêu chuẩn

Thanh toán tiền mặt/Online

Đổi trả & bảo hành

7 ngày miễn phí trả hàng
Hoàn tiền sau 7 - 14 ngày

100% hàng chính hãng

Bảo hành 12 tháng

Vận hành

Được bán bởi

TAT Corporation

Thông số kỹ thuật

Kích thước bàn máy \| Table size (LxW)	506x1.020 mm
Khoảng cách tâm trục đến bàn	630~720 mm
Động cơ trục phay (Max./Cont)	8 1/4HP
Kích thước bàn từ	500×1.000 mm

Chi tiết sản phẩm

Máy mài phẳng Equiptop ESG-2040TD hay còn gọi là máy mài mặt phẳng tự động do Equiptop Đài Loan sản xuất là loại máy mài Auto thủy lực 3 trục XYZ, vận hành kiểu lập trình PLC có kích thước bàn 506mm x 1020mm, kích thước bàn từ 500mm x 1.000mm, đường kính đá 355mm và tốc độ mài là 1.450 vòng phút.

1. Đặc điểm máy mài mặt phẳng Equiptop ESG-2040TD.

Máy mài phẳng Equiptop ESG-2040TD là loại máy mài có 2 chế độ vận hành auto và manual dạng 3 trục:

Trục X hoạt động bởi hệ thống thủy lực
Trục Y hoạt động bằng motor AC servo 2 cấp thô và tinh cho phép hiệu chỉnh
Trục Z có mức ăn phôi nhỏ nhất 0.001mm cho phép hiệu chỉnh trực tiếp trên Panel điều khiển.

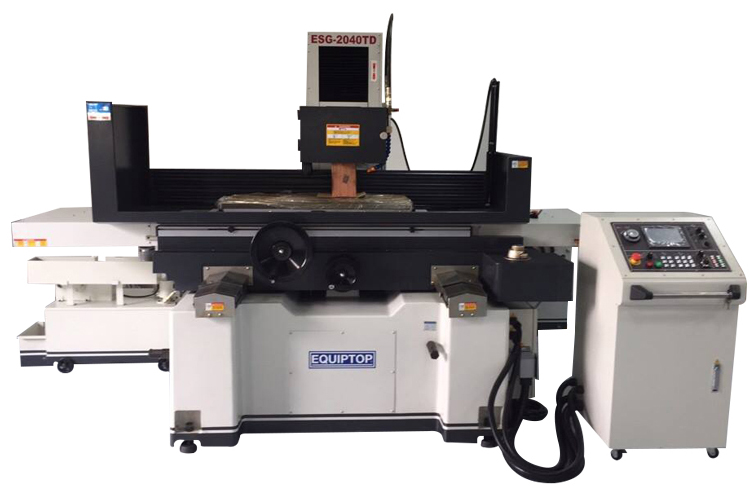

Máy mài mặt phẳng Equiptop ESG-2040TD

Equiptop ESG-2040TD là loại máy mài mặt phẳng tự động hoạt động nhờ hệ điều khiển và lập trình PLC có:

Trục chính (trục mài) được thiết kế hoạt động chính xác nhờ các ổ bi đặc biệt
Các rãnh trượt của bàn làm việc được phủ lớp Turcite-B chống mài mòn
Máy được thiết kế sẳn hệ thống bôi trơn dầu tự động
Bàn làm việc trượt ngang được gối trên các ray bi cân bằng nên rất nhẹ và nhạy
Trục mài có tay quay điều khiển riêng và bộ làm mát kèm theo
Máy mài mặt phẳng tự động là kiểu máy mài ướt sử dụng loại bàn từ điện.

2. Máy mài mặt phẳng Equiptop là gì?

Máy mài mặt phẳng Equiptop ESG-2040TD chuyên dùng để mài các bộ phận bằng thép, gang, kim loại và mặt phẳng phụ tùng kim loại.... Equiptop ESG-2040TD có thân máy được xử lý nhiệt, độ dẫn hướng thay đổi 0.005/1.000. Nhờ bàn làm việc có chiều dài trên 1.000mm sử dụng trạm dầu thủy lực, bồn chứa nguyên liệu ngoài giúp máy mài khi làm việc làm giảm sự biết dạng của máy.

Máy mài Equiptop vận hành ổn định, tiếng ồn thấp... Các loại máy mài phẳng của Equiptop thao tác dễ dàng và làm việc chính xác. Đặc biệt, việc sử dụng đồ gá trên máy mài này có thể mài được các bề mặt định hình, các rãnh hoặc bậc theo biên dạng của đá mài.

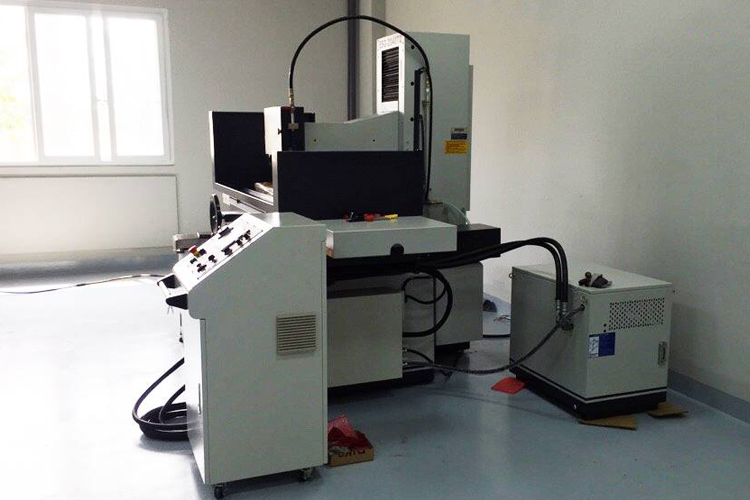

Máy mài Equiptop

Bàn máy của loại máy mài mặt phẳng này hoạt động bởi lập trình PLC nên có thể gọi là máy mài phẳng PLC vận hành tự động bằng 3 trục XYZ.

Ngoài loại máy vận hành bằng 3 trục thì Equiptop còn 3 loại máy khác gồm:

Loại I : Trục chính nằm ngang với bàn qua lại. Máy mài phẳng trong chế độ tốt có thể dự kiến tạo ra một mặt phẳng trên phôi với dung sai nhỏ nhất. Tạo hình đặc biệt của đĩa đá mài cho phép gia công các bề mặt tròn.
Loại II : Trục chính nằm ngang với bàn quay, bề mặt của đĩa mài cũng được tiếp xúc với các phôi. Phần để mài được đặt trên một bàn quay và chạy dưới đĩa. Bàn cũng có thể nghiêng được để tạo ra các hình học mài đặc biệt, như là mài rỗng trong các cạnh của máy cưa vòng.
Loại III: Trục chính nằm đứng với bàn qua lại hoặc bàn quay, có trục chính nằm đứng, và mặt bên của đĩa tiếp xúc với phôi. Máy mài trục chính thẳng đứng thường thấy trong các máy mài hạng lớn.
