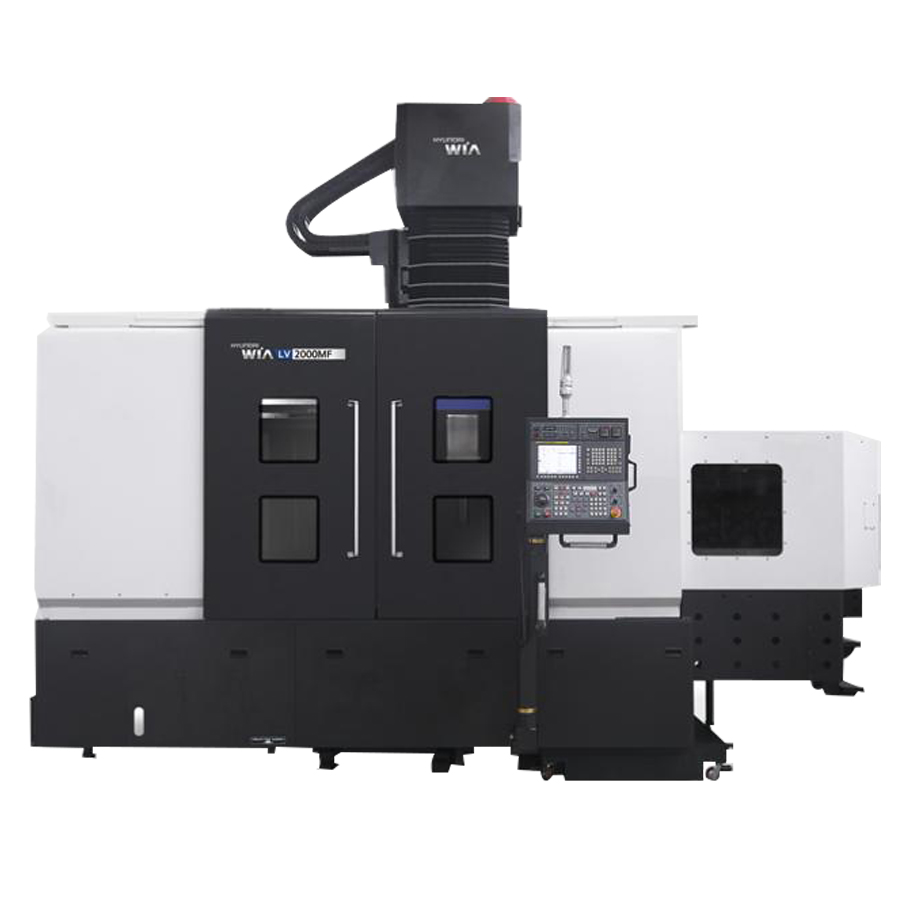

Máy tiện đứng CNC Hyundai Wia LV2000MF

Name: Máy tiện đứng CNC Hyundai Wia LV2000MF
Brand: HYUNDAI WIA
SKU: 2035993784778
Price: 14833000000 VND
Availability: InStock

Thương hiệu: HYUNDAI WIA SKU: HD-LV2000MF

Giá liên hệ

Liên hệ 1800-6118 để nhận báo giá

Tăng tuổi thọ dao nhờ khả năng cắt tối ưu;
Gia công các chi tiết phức tạp đạt độ chính xác cao;
Thay đổi chi tiết cần gia công nhanh chóng, đảm bảo chất lượng;
Màn hình điều khiển tích hợp thông minh, dễ dàng thao tác, lập trình và ghi nhớ chương trình;

Số lượng:

Địa chỉ giao hàng

Đổi ,

Giao hàng tiêu chuẩn

Thanh toán tiền mặt/Online

Đổi trả & bảo hành

7 ngày miễn phí trả hàng
Hoàn tiền sau 7 - 14 ngày

100% hàng chính hãng

Bảo hành 12 tháng

Vận hành

Được bán bởi

TAT Corporation

Thông số kỹ thuật

Hành trình X/Y/Z	-250 ~ +1,180/915/360deg mm
Đường kính tiện qua băng	Ø2.040 mm
Đường kính tiện lớn nhất	Ø2000 mm
Chiều dài tiện lớn nhất	950 mm
Tốc độ trục phay	258 r/min
Số ổ dao	18 EA
Kích thước dao	OD 32 mm ID 25 mm mm
Hệ điều khiển	Fanuc 32iA

Chi tiết sản phẩm

Máy tiện đứng CNC Hyundai Wia CNC LV2000MF được xem là dòng máy tiện chất lượng cao theo tiêu chuẩn Châu Âu. Hyundai Wia CNC LV2000MF chuyên dùng để gia công mặt trục, côn, bánh xe, lỗ, ren….có đường kính lớn.

1. Ưu điểm máy tiện đứng CNC Hyundai Wia CNC LV2000MF

Máy tiện đứng CNC Hyundai Wia CNC LV2000MF xuất hiện đã nhanh chóng làm thay đổi việc sản xuất các ngành công nghiệp, giảm thiểu tối đa các sai sót và giúp người thao tác máy xử lý sự có nhanh chóng và đơn giản hơn.

Hyundai Wia CNC LV2000MF có hai trục giúp tăng khả năng gia công linh hoạt hơn đối với các chi tiết cần gia công có độ phức tạp lớn. Hyundai Wia CNC LV2000MF có lỗ xuyên trục chính lớn, cung cấp khả năng cắt nặng, độ cứng và độ ổn định cao.

Khả năng cắt nặng với ổ đĩa 2 bước. Trục chính được thiết kế với vòng bi tiếp xúc góc chính xác và ống dẫn hướng trong tất cả các trục cho các ứng dụng gia công nặng và nâng cao tưởi thọ cho máy.

Mâm cặp thủy lực có thể kẹp 2 chiều trong và ngoài, trục chính mô men xoắn cao và lỗ xuyên trục chính lớn đây là ưu điểm lớn giúp gia công các chi tiết hình trụ, ống, khớp nối, con lăn dài….

Trục chính máy tiện đứng được trang bi bộ mã hóa trục chính để thự chiện cắt tốc độ tuyến tính không đổi. Truyền động chính thông qua truyền động bánh răng, bánh răng lớn sử dụng thép hợp kim cao cấp, thông qua xử lý dập tắt và được mài bằng máy mài bánh răng có độ chính xác cao, để giảm tiếng ồn của trục chính khi chạy.

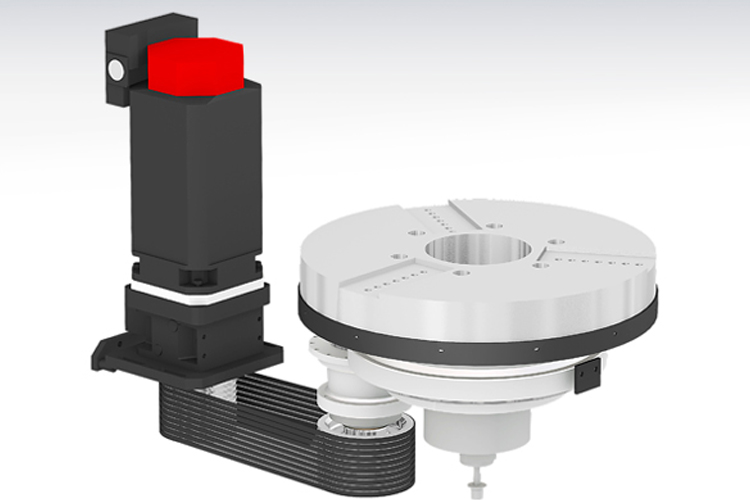

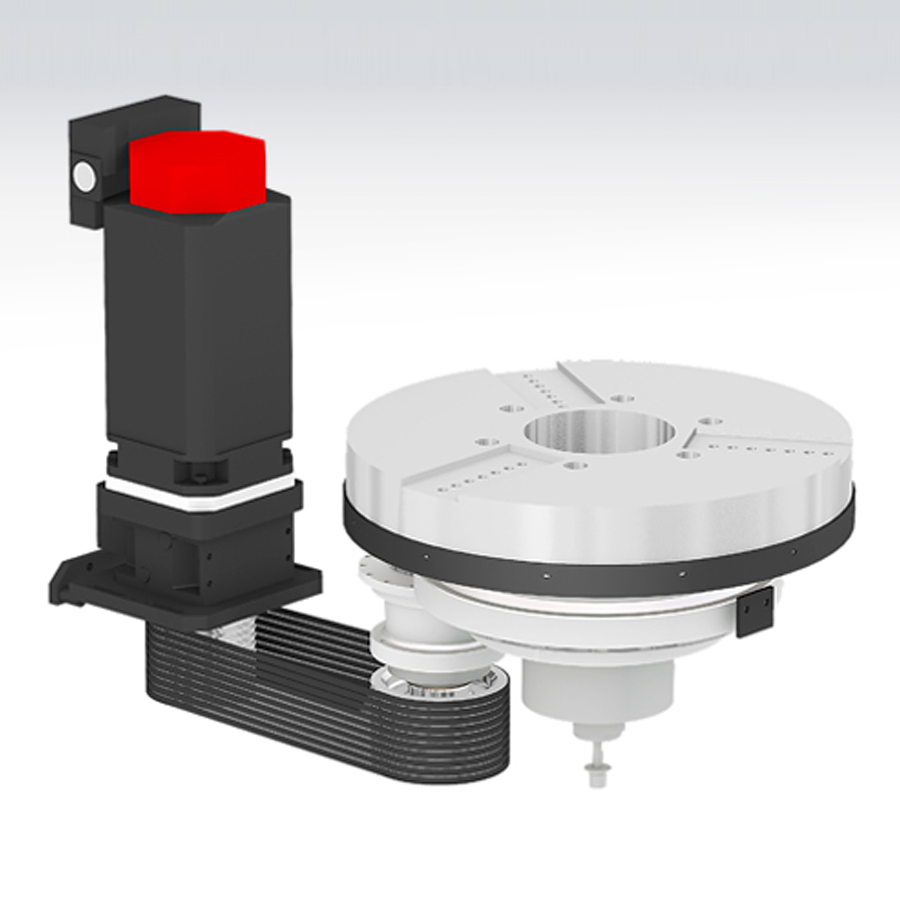

Truyền chính được điều khiển bởi động cơ servo trục chính ngang, nó phù hợp để xử lý tất cả các phôi vật liệu, để thực hiện thay đổi tốc độ rộng trục chính và cắt mô-men xoắn lớn, đáp ứng cắt tốc độ thấp và nặng cho phôi gia công đường kính lớn, và cắt tốc độ cao cho phôi đường kính nhỏ hơn.

2. Cấu tạo của máy tiện đứng CNC Hyundai Wia CNC LV2000MF

Máy tiện đứng CNC Hyundai Wia CNC LV2000MF gồm 5 bộ phận chính thân máy, ổ dao, bảng điều khiển, trục chính và ụ động.

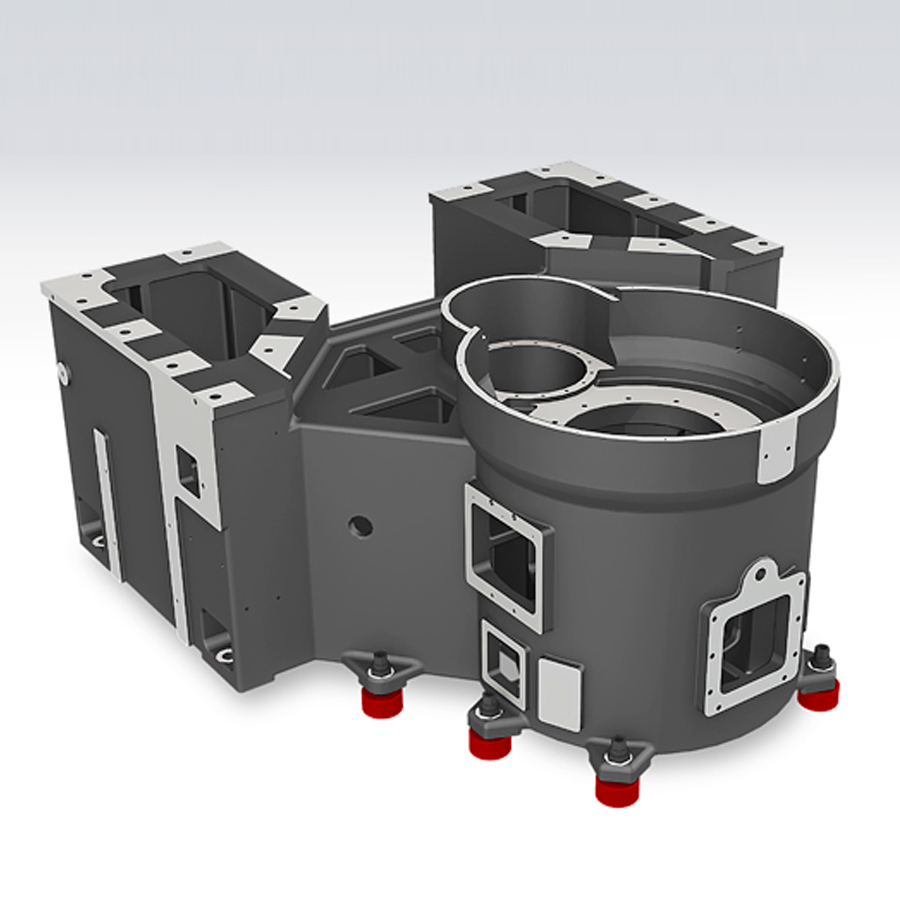

Thân máy đóng vai trò là thân đế của toàn bộ máy nới các bộ phận khác nhau được gắn vào. Do thân máy được đúc bằng gang cường lực nguyên khối nên có cấu trúc cứng vững.

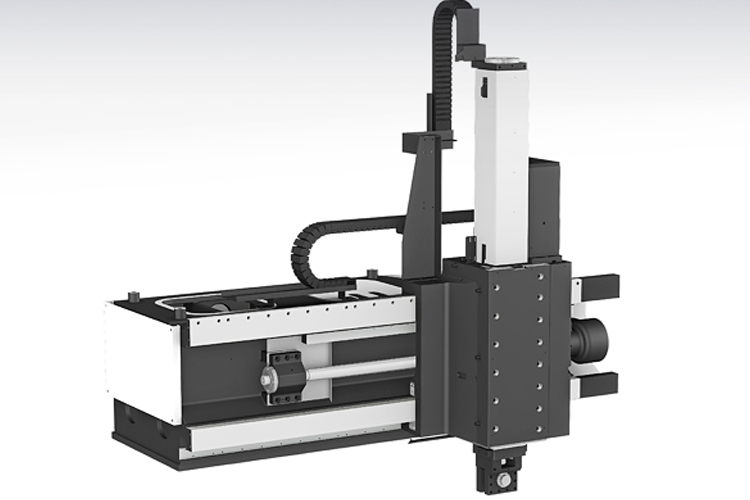

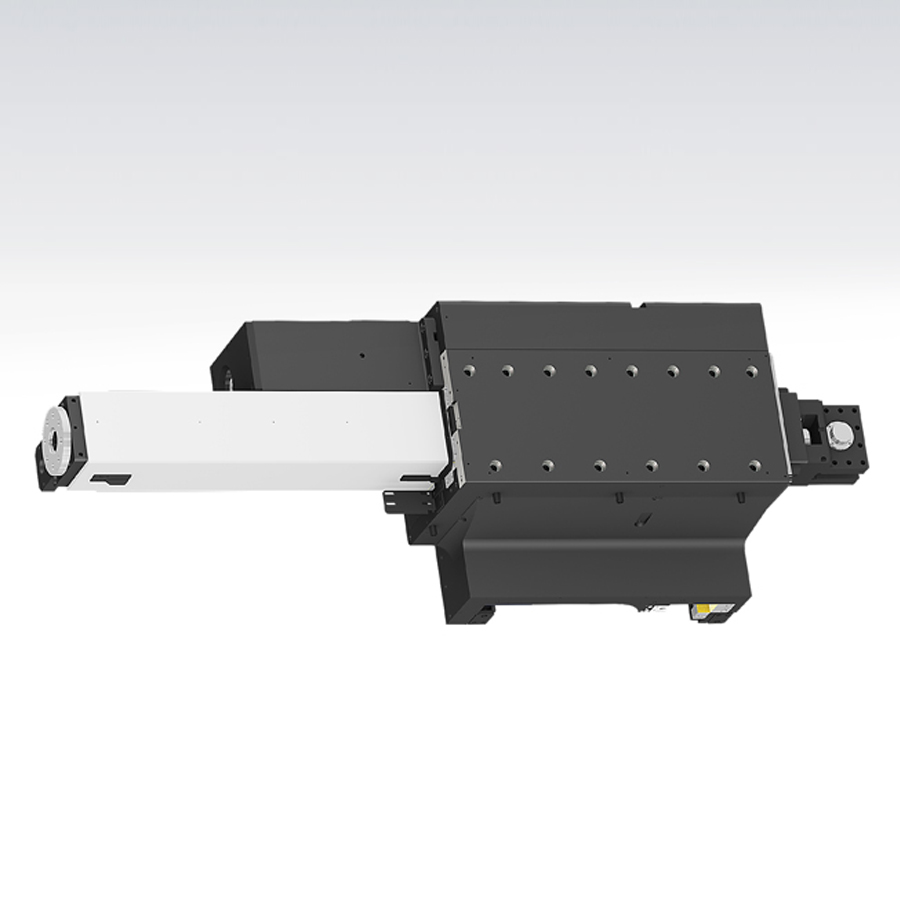

Bộ phận kẹp dao: Kết cấu với 3 điểm tựa là con lăn dẫn hướng, chịu tải trước khi dẫn hướng, dao cắt luôn luôn gắn liền với khung trên và dao dưới làm cho khe hở dao ổn định khi dao chuyển động tinh tiến, khi cắt những tấm khác nhau khe hở dao được điều chỉnh để mặt cắt đạt chất lượng cao nhất. Ổ dao được dắn và di chuyển dao tiện theo chiều ngang và chiều dọc để thực hiện quá trình cắt gọt.

Bảng điều khiển máy tiện đứng CNC Hyundai Wia là trung tâm lưu trữ dữ liệu, các chương trình hoạt động và là nơi thực hiện các thao tác vận hành để cho ra các sản phẩm đúng chất lượng ban đầu yêu cầu. Bảng điều khiển bánh răng 2 bước cung cấp hiệu suất tuyệt vời trong tất cả các phạm vi tốc độ, đặc biệt là ở tốc độ thấp. Trục xoay được thiết kế cho mô-men xoắn cực đại 23,242Nm (17,142,4 lbf ・ ft), phù hợp cho gia công nặng.

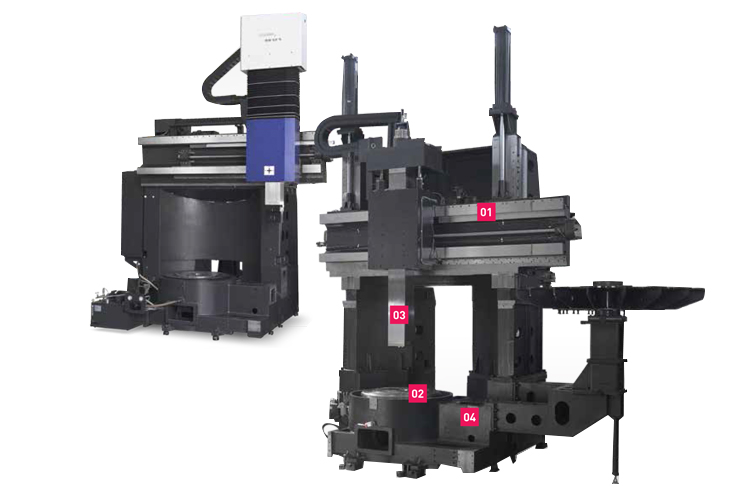

Cấu trúc máy tiện đứng CNC Hyundai Wia CNC LV2000MF

ATC được điều khiển bởi một động cơ servo cung cấp thời gian thay đổi công cụ nhanh hơn và bảo trì dễ dàng hơn.

Có thể lắp đầu chống tâm khi tiện trục dài hoặc lắp mũi khoan khi thực hiện khoan tâm trên trục. Ụ động sẽ di chuyển dọc theo trục Z của máy tiện, hành trình tối đa cụa ụ động -250 ~ +1,180/915mm.
